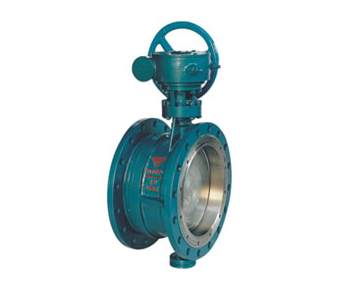

  法兰式伸缩大口径蝶阀

SD341X-6、SD341X-10 型法兰式伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能,使用于温度在425℃以下,公称压力在1.6MPa以下的石油,化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置。

【产品特点】

1、结构独特,设计灵活,重量轻,省力,启闭迅速

2、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能,海能为维修阀门安装更换提供方便

3、密封部位可调节更换,密封性能可靠

安装注意事项:

  1. 伸缩蝶阀安装前必须平放,切勿随意磕碰,运行时严禁将支架卸掉。

  2. 伸缩蝶阀出厂时结构长度为最小长度,安装时,拉至安装长度(即设计长度)。

  3. 当管道间长度超过伸缩阀安装长度时,请调整管道间隔,切勿强行拉伸缩蝶阀,以免损坏蝶阀。

  4. 伸缩蝶阀可在任意安装,做温度补偿用时,在管道安装完成后,需沿管道轴线方向两端加支架,防止伸缩阀伸缩管拉出。

【性能参数】

型号

SD341X-6

SD341X-6Q

SD341X-10

SD341X-10Q

工作压力(MPa)

0.6

1.0

适用温度(℃)

≤120

依各种不同胶种而定

≤120

适用介质

水、污水、油品、空气等

依各种不同胶种而定

水、污水、油品、空气等

材料

阀体

灰铸铁

灰铸铁

球墨铸铁

蝶板

球墨铸铁(表面处理)

球墨铸铁、不锈钢

球墨铸铁

阀杆

2Cr13

不锈钢、碳素钢

铬不锈钢

SDtd943H/F/X-6/10/16系列主要外形和连接尺寸

公称通径外形尺寸(参考值)法兰尺寸和螺栓孔尺寸(标准值)电动装置型号
HH1设计最大长度设计最小长度设计长度AB0.6MPa1.0MPa1.6MPa
毫米英寸DD1D2n-dDD1D2n-dDD1D2n-d
50280440164138151250255140110884-14165125994-18165125994-18QB10-1
652 1/2954451901541722502551601301084-141851451184-181851451184-18QB10-1
803984761951631772502551901501244-182001601328-182001601328-18QB10-1
10041145042271842062502552101701444-182201801568-182201801568-18QB10-1
12551285502542012152502552402001748-182502101848-182502101848-18QB20-1
15061396522401952253003152652251998-182852402118-222852402118-22QB20-1
20081747322652152453003153202802548-183402952668-2234029526612-22QB60-1
2501021582329523526530031537533530912-1839535031912-2240535531912-26QB60-1
3001224587730825428230031544039536312-2244540037012-2246041037012-26QB120-1
3501427093232527130030031549044541312-2250546042916-2252047042916-26QB120-1
40016305104734528331430031554049546316-2256551548016-2658052548016-30QB250-1
45018325109237031434057561559555051816-2261556553020-2664058554820-30QB250-1
