锻钢低温闸阀

发布时间:2016-12-31 关注次数:

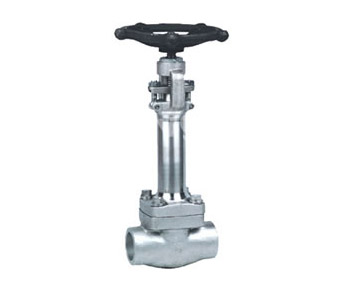

  锻钢低温闸阀

DZ11H、DZ11Y 型 150(Lb)~800(Lb) 锻钢低温闸阀:手动、内螺纹(丝口)连接、明杆楔式单闸板,DZ11H 阀座密封面材料为 Gr3 系不锈钢、DZ11Y 阀座密封面材料为硬质合金,压力等级 150Lb~800Lb,阀体为碳素钢的低温型闸阀

DZ11H、DZ11Y 型 150(Lb)~800(Lb) 锻钢低温闸阀主要性能参数
型号压力级 (LB)工作压力 (MPa)适用温度 (℃)适用介质
DZ11H-150(Lb)1502.0≤425水、蒸汽、油品
DZ11H-300(Lb)3005.0
DZ11H-600(Lb)60010.0
DZ11H-800(Lb)80014.0
DZ11Y-150(Lb)1502.0≤425水、蒸汽、油品
DZ11Y-300(Lb)3005.0
DZ11Y-600(Lb)60010.0
DZ11Y-800(Lb)80014.0

【产品零部件材料】

DZ11H、DZ11Y 型 150(Lb)~800(Lb) 锻钢低温闸阀零部件材料
型号材料
阀体、阀盖、闸板阀杆密封面填料
DZ11H-150(Lb)碳素钢铬不锈钢铬不锈钢或碳钢堆焊硬质合金柔性石棉
DZ11H-300(Lb)
DZ11H-600(Lb)
DZ11H-800(Lb)
DZ11Y-150(Lb)碳素钢铬不锈钢铬不锈钢或碳钢堆焊硬质合金柔性石棉
DZ11Y-300(Lb)
DZ11Y-600(Lb)
DZ11Y-800(Lb)

【产品外形及结构尺寸】

DZ11H、DZ11Y 型 150(Lb)~800(Lb) 锻钢低温闸阀主要外形及结构尺寸 (mm)
DNS/mmT/inW/mmH(开)/mm重量/kg
inmmJNSIJIS
½1521.822.2½1253337.1
¾2027.127.7¾1253609.4
12533.834.5116040713.5
3242.642.216047515.0
4048.749.118047517.8
25061.161.1220055128.0
