气动刀型闸阀

发布时间:2016-12-31 关注次数:

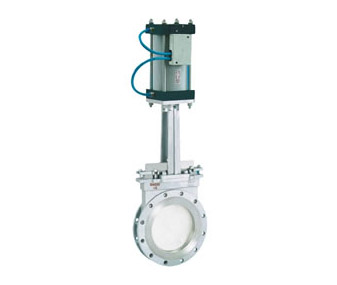

  气动刀型闸阀

PZ673H、PZ673F、PZ673Y 气动刀型闸阀(刀闸阀):气动驱动、对夹式连接、明杆平行式刚性单闸板,阀座密封面为硬质合金与聚四氟乙烯,公称压力 PN10~16,阀体材料为碳素钢(PZ673H-10C~16C)、不锈钢(PZ673F-10P~16P PZ673Y-10P~16P),具有排渣功能的的闸阀。

PZ673H、PZ673F、PZ673Y 气动刀型闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出,也可以完成连续动作的自动控制。用户可根据实际需要进行选择。公称通径 DN50~DN800,工作压力 1.0~1.6MPa。产品广泛用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门,特别适合于造纸行业在管道上作调节和节流使用。

PZ673H、PZ673F、PZ673Y 型气动刀型闸阀(刀闸阀)主要性能参数
型号PN工作压力 / MPa适用温度 / ℃适用介质
PZ673H-10C~16C10~161.0~1.6≤ 100纸浆、污水、煤浆、灰渣水泥混合物
PZ673F-10P~16P
PZ673Y-10P~16P

【产品零部件材料】

PZ673H、PZ673F、PZ673Y 型气动刀型闸阀(刀闸阀)零部件材料
型号材料
阀体阀杆密封面填料
PZ673H-10C~16CWCB2Cr13硬质合金、聚四氟乙烯V型聚四氟乙烯、柔性石墨环
PZ673F-10P~16PZG1Cr18Ni9Ti1Cr18Ni9Ti
PZ673Y-10P~16PCF8 (304)0Cr18Ni9 (304)

【产品外形及结构尺寸 (PN10)】

PZ673H、PZ673F、PZ673Y (PN10) 型刀型闸阀(刀闸阀)外形及结构尺寸 (mm)
DNLDD1D2Hz×M
50431601251002854×M16
65461801451202984×M16
80461951601353154×M16
100522151801553658×M16
125562452101854008×M16
150562802402104758×M20
200603352952655408×M20
2506839035032063012×M20
3007844040036878012×M20
3507850046042888516×M20
40010256551548299016×M22
450114615565532110020×M22
500127670620585120020×M22
600154780725685145020×M27
8001901010950898200024×M30

【产品外形及结构尺寸 (PN16)】

PZ673H、PZ673F、PZ673Y (PN16) 型刀型闸阀(刀闸阀)外形及结构尺寸 (mm)
DNLDD1D2Hz×M
5043160125992854×M16
65461851451202954×M16
80462001601353158×M16
100522201801553658×M16
125562502101854008×M16
150562852402104758×M20
2006034029526554012×M20
2506840535531063012×M22
3007846041037578012×M22
3507852047043588516×M22
40010258052548599016×M27
450114640858545110020×M27
500127715650609120020×M30
600154840770720145020×M36
8001901025950898200024×M36
