当前位置：首页 > 产品中心 > 闸阀 > 弹性座封闸阀

闸阀

弹性座封闸阀

发布时间：2016-12-31 关注次数：

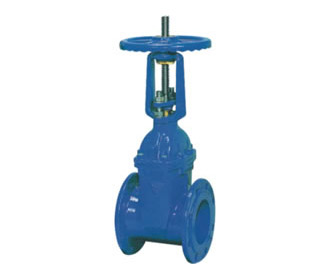

弹性座封闸阀

弹性座封闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用

主要外形和连接尺寸

公称通径	主要外形尺寸和连接尺寸
	L	D		D1		D2		b-f		Z-d		地下闸阀A	地下闸阀K	H	D0
Z45X/RVCX-10 SZ45X/RVHX-10
40	165		145		110		85		18-3		4-18	65	32	300	180
50	180		160		125		100		20-3		4-18	65	32	345	180
65	195		180		145		120		20-3		4-18	65	32	376	180
80	210		195		160		135		22-3		4-18	65	32	417	200
100	230		215		180		155		22-3		8-18	65	32	460	200
125	255		245		210		185		24-3		8-18	65	32	525	240
150	280		280		240		210		24-3		8-23	65	32	567	240
200	330		335		295		265		26-3		8-23	65	32	705	320
250	380		390		350		320		28-3		12-23	65	32	800	320
300	420		440		400		368		28-4		12-23	65	32	886	400
350	450		500		460		428		30-4		16-23	70	48	968	400
400	480		565		515		482		32-4		16-25	70	48	1090	500
450	510		615		565		532		32-4		20-25	70	48	1175	500
500	540		670		620		585		34-4		20-25	70	48	1414	720
600	600		780		725		685		36-5		20-30	70	48	1593	720
Z45X/RVCX-16 SZ45X/RVHX-16
40	165		145		110		85		18-3		4-18	65	32	300	160
50	180		160		125		100		20-3		4-18	65	32	345	180
65	195		180		145		120		20-3		4-18	65	32	376	180
80	210		195		160		135		22-3		8-18	65	32	417	200
100	230		215		180		155		22-3		8-18	65	32	460	200
125	255		245		210		185		24-3		8-18	65	32	525	240
150	280		280		240		210		24-3		8-23	65	32	567	240
200	330		335		295		265		26-3		12-23	65	32	705	320
250	380		405		355		320		30-3		12-25	65	32	800	320
300	420		460		420		375		30-4		12-25	65	32	886	400
350	450		520		470		435		34-4		16-25	70	48	968	400
400	480		580		525		485		36-4		16-30	70	48	1090	500
450	510		640		585		545		40-4		20-30	70	48	1175	500
500	540		705		650		608		44-4		20-34	70	48	1414	720
600	600		840		770		718		48-5		20-41	70	48	1593	720
