平板闸阀

发布时间:2016-12-31 关注次数:

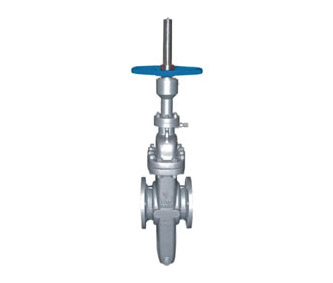

  平板闸阀

平板闸阀适用于 Class150~900/PN1.0~16.0MPa,工作温度 -29~121℃ 的石油、天然气、水、油品等管路上,用于截断或接通管路中的介质

【产品特点】

1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构,使平板闸阀进出口双向密封;并且该结构的启闭力矩仅为普通阀门的1/2,能达到轻松开、关阀门
2、在全开时,通道平滑为直线,流阻系数极小,无压力损失,可通毛球清扫管线
3、采用带自密封能力的填料结构,无需经常调节,开、关极为轻便,且密封性可靠,填料函处设有辅助密封油脂注入结构,密封性能绝对可靠,真正达到零泄漏;解决了通用阀门填料处最容易外漏的弊病
4、平板闸阀关闭时能自动卸掉内腔高压,保证使用安全
5、全封闭结构,防护性能好,可适应全天候要求

【执行标准】

设计标准

结构长度

连接法兰

实验与检验

压力-温度

产品标识

JB/T 5298

JB/T 5298

JB/T 79

JB/T 5298

GB 9131

GB/T 12220

API 6D

API 6D

ANSI B16.5

API 6D

ANSI B16.34

MSS SP-25

【零部件材料】

零件名称

零部件材料

JB/T7298

API 6D

阀门/阀盖

WCB

WCB

A352-LCB

A351-CF8M

闸板

2Cr13+ENP

20CrMoV+STL

ANSI 410+ENP

ANSI 316+ENP

阀杆

2Cr13

2Cr13

A182-F6a

A182-F316S

阀座

25+PTFE

20CrMoV+STL

A105+PTFE

A182-F316+PTFE

填料

NBR/FPM

柔性石墨

聚四氟乙烯

垫片

18-8/柔性石墨

螺栓

35

35CrMo

A193-B7M

A193-B8

适用温度

-29~250℃

-29~550℃

-46~250℃

-40~200℃

适用介质

水、油品

蒸汽、油品

丙烷、乙烯

硝酸类

平板闸阀主要外形和连接尺寸 PN1.6MPa-2.5MPa:

1.6MPaDNLDD1D2DofbHH1n-Φd
凸面法法
RF
(K)Z43WF-16C
(K)Z543WF-16C
(K)Z643WF-16C
(K)Z943WF-16C
50178160125100250316584804-Φ18
65190180145120250318634954-Φ18
802031951601352503206881008-Φ18
1002292151811553003208631148-Φ18
1252542452101853503229401328-Φ18
15026728024021035032410301508-Φ23
200292335295265350326127716812-Φ23
250330405355320400330149120312-Φ25
300356460410375450430170123712-Φ25
350381520470435500434187526516-Φ30
400406580525485305436218030016-Φ30
450432640585545305440244032520-Φ34
500457705650608305444286036020-Φ41
600508840770718305548345042520-Φ41
700610910840788305550396046024-Φ41
8006601020950898305552455051224-Φ41
90071111201050998250554525056528-Φ48
1000811125011701110250556587063028-Φ18
2.5MPa50178160125100250320584804-Φ18
凸面法法
RF
(K)Z43WF-25
(K)Z543WF-25
(K)Z643WF-25
(K)Z943WF-25
65190180145120300322634958-Φ18
80203195160135350322,3881008-Φ18
1002292301901603503248631148-Φ23
125254270220188,3503289401328-Φ25
15026730025021840033010301508-Φ25
200292360310278450334127716812-Φ25
250330425370332500336149120312-Φ30
300356485430390305440170123716-Φ30
350381550490448305444187526516-Φ34
400406610550505305448218030016-Φ34
450432660600555305450244032520-Φ34
500457730660610305452286036020-Φ41
600508840770718305556345042520-Φ41
700610955875815305560396046024-Φ48
8006601070990930305564455051224-Φ48
900711118010901025-566525059528-Φ54
1000811130512101140-568587066028-Φ48

带导流孔平板闸阀PN4.0MPa-10.0MPa:

4.0MPaDNLDD1D2YDoff2bHH1n-Φd
凹凸法法
MFM
(K)Z43WF-40
(K)Z543WF-40
(K)Z643WF-40
(K)Z943WF-40
50250160125100882503420584804-Φ18
652801801451201102503422634958-Φ18
8031019516013512125034226791028-Φ18
10035023019016015030034.5248631158-Φ23
12540027022018817635034.5289401338-Φ25
15045030025021820435034.53010401528-Φ25
20055037532028226035034.538128218812-Φ30
25065044538534531340034.542149522312-Φ34
30075041545040836445044.546170125016-Φ34
3508504705104654225004552188028016-Φ34
4009506555855354743054558220031020-Φ41
45010506806105605243054560248033520-Φ41
50011507556706125763054562289038020-Φ48
60013508907957306783055662248045020-Φ54
70014509959008357683055668398550024-Φ54
8001650113510309608763055676475057024-Φ58
6.4MPa50250175135105882503426584904-Φ23
凹凸法法
MFM
(K)Z43WF-64
(K)Z543WF-64
(K)Z643WF-64
(K)Z943WF-64
6528020016013011025034286341058-Φ23
8031021017014012125034306791108-Φ23
10035025020016815030034.5327631308-Φ25
12540029520217635034.5369701508-Φ30-
15045034028024020435034.53810381758-Φ34
20050040534530026035034.544128221012-Φ34
25065047040035231340034.548149524012-Φ41
30075053046041236445044.554196527016-Φ41
3508505955254754225004560218530016-Φ41
4009506705855254743054566257333516-Φ48
45010507156305705243054568280036020-Φ48
50011508007056405763054570328040520-Φ54
6001350930820750678305567638047020-Φ58
10.0MPa502501951451128825034285901004-Φ25
凹凸法法
MFM
(K)Z43WF-100
(K)Z543WF-100
(K)Z643WF-100
(K)Z943WF-100
6528022017013811025034326401158-Φ25
8031023018014812125034346801208-Φ25
10035026521017215030034.5388701358-Φ30
12540031025021017635034.5429801558-Φ34
15045035029025020435034.546110018012-Φ34
20055043036031226035034.5454131522012-Φ41
25065050043038231340034.560160525512-Φ41
3007558550044236445044.570192529516-Φ48
3508506655604084225004576228033516-Φ54
4009507156205584743054580258036016-Φ54
