法兰连接 API 铸钢闸阀

发布时间:2016-12-31 关注次数:

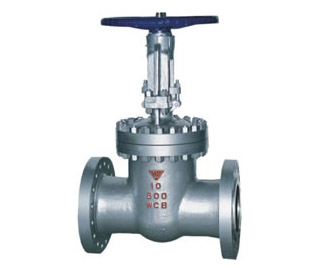

  法兰连接 API 铸钢闸阀

法兰连接API铸钢闸阀适用于ANSI Class 150~2500,工作温度<600℃的石油、化工、火力电站等各种工况的管路上,切断或接通管路介质。适用介质为:水、油品、蒸汽等。

产品特点
1、产品设计制造按API标准,密封可靠,性能优良、能与进口设备配套使用。
2、600Lb以上闸板与阀座密封采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,耐腐蚀,抗擦伤性能好、使用寿命长。
3、阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
4、采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
5、阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
6、1500LB、2500LB中腔采用压力自紧式密封结构。密封性能随内压升高而升高,可靠性高。
7、倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠,填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行。

【产品执行标准】

设计与制造:API 600

法兰尺寸:ANSI B16.5

结构长度:ANSI B16.10

对焊连接尺寸:ANSI B16.25

压力~温度:ANSI B16.34

检验与试验:GB13927

【产品性能规范】

法兰连接API铸钢闸阀主要性能规范
型号公称压力(MPa)实验压力工作温度(℃)适用介质
强度(水)(Mpa)密封(水)空气低压密封空气(Mpa)
Z4IH6C、Z41W6P(R)1.62.41.80.6≤200NITRICACID
硝酸类
ACETICACID
醋酸类
NITRICACID
Z41W-25P(R)2.53.82.80.6≤200硝酸类
Z41W-40P(R)4.06.04.40.6≤200ACETICACID
Z41W-64P(R)6.49.67.00.6≤200醋酸类

产品零部件材质】

法兰连接API铸钢闸阀主要零件材质
阀体/阀盖ZG1Cr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12Mo2TiZG00Cr17Ni14Mo2WCB
零件名称ZG1Cr18Ni9Ti系列ZG00Cr18Ni10系列ZG1Cr18Ni12Mo2Ti系列ZG00Cr17Ni14Mo2系列WCB系列
闸板ZG1Cr18NI9TiZG00Cr18Ni10ZG1Cr18Ni12Mo2TiZG00Cr17Ni14Mo21Cr13
阀杆1Cr18Ni9TiooCr18Ni101Cr18Ni12Mo2TiooCr17Ni14Mo21Cr13
填料PTFE编织PTFE编织PTFE编织PTFE编织石墨
垫片304L+PTFE304L+PTFE316L+PTFE316L+PTFE石墨+304
压盖ZG1Cr181Ni10ZG00Cr18Ni10ZG1Cr18Ni12Mo2TiZG00Cr17Ni14Mo2WCB
填料压环1Cr18Ni9Ti00Cr18Ni101Cr18Mi12Mo2Ti00Cr17Ni14Mo21Cr13
螺栓1Cr171Ni21Cr171Ni21Cr171Ni21Cr171Ni235CrMoA
螺母1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti45

产品外形和连接尺寸】
