钢制真空闸阀 - 浙江中伟阀门制造有限公司

当前位置：首页 > 产品中心 > 闸阀 > 钢制真空闸阀

闸阀

钢制真空闸阀

发布时间：2016-12-31 关注次数：

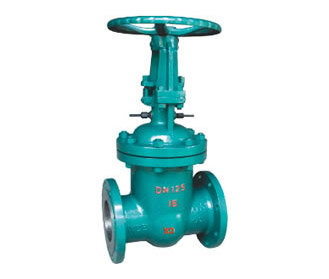

DKZ41H、DKZ41Y 型 PN10~PN100 钢制真空闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为合金钢，公称压力 PN10~PN100，阀体材料为碳钢（DKZ41H）、铬钼钢（DKZ41Y）的真空闸阀。

DKZ41H、DKZ41Y 型 PN10~PN100 钢制真空闸阀主要性能参数
型号	PN	工作压力/MPa	适用温度/℃	适用介质
DkZ41H-10C	10	1.0	≤425	水、蒸汽、空气
DkZ41H-16C	16	1.6
DkZ41H-25	25	2.5
DkZ41H-40	40	4.0
DkZ41H-63	63	6.3
DkZ41H-100	100	10.0
DkZ41Y-10I	10	1.0	≤550	水、蒸汽、空气
DkZ41Y-16I	16	1.6
DkZ41Y-25I	25	2.5
DkZ41Y-40I	40	4.0
DkZ41Y-63I	63	6.3
DkZ41Y-100I	100	10.0

DKZ41H、DKZ41Y 型 PN10 钢制真空闸阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	b	z×Φd	f	H	D0	重量/kg
15	130	95	65	45	16	4×Φ14	2	210	120	5
20	150	105	75	55	16	4×Φ14	2	230	140	7
25	160	115	85	65	16	4×Φ14	2	245	160	9
32	180	135	100	78	18	4×Φ18	2	310	180	13
40	200	145	110	85	18	4×Φ18	3	350	200	28
50	250	160	125	100	20	4×Φ18	3	398	340	30
65	265	180	145	120	20	4×Φ18	3	413	240	35
80	280	195	160	135	22	4×Φ18	3	475	280	47
100	300	215	180	155	22	8×Φ18	3	540	300	66
125	325	245	210	185	24	8×Φ18	3	654	320	113
150	350	280	240	210	24	8×Φ23	3	688	350	141
175	375	310	270	240	26	8×Φ23	3	770	400	168
200	400	335	295	265	26	8×Φ23	3	841	400	202
225	425	365	325	295	26	8×Φ23	3	915	450	239
250	450	390	350	320	28	12×Φ23	3	990	450	398
300	500	440	400	368	28	12×Φ23	4	1111	450	398
350	550	500	460	428	30	16×Φ23	4	1265	550	620
400	600	565	515	482	32	16×Φ25	4	1377	600	893
450	650	615	565	532	32	20×Φ25	4	1565	650	952
500	700	670	620	585	34	20×Φ25	4	1722	700	1006
600	800	780	725	685	36	20×Φ30	5	1996	800	1168
700	900	895	840	800	40	24×Φ30	5	-	-	-
800	1000	1010	950	905	44	24×Φ34	5	-	-	-
900	1100	1110	1050	1005	46	28×Φ34	5	-	-	-
1000	1200	1220	1160	1115	50	28×Φ34	5	-	-	-

DKZ41H、DKZ41Y 型 PN16 钢制真空闸阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	b	z×Φd	f	H	D0	重量/kg
15	130	95	65	45	14	4×Φ14	2	210	120	5
20	150	105	75	55	14	4×Φ14	2	230	140	7
25	160	115	85	65	16	4×Φ14	2	245	160	9
32	180	135	100	78	16	4×Φ18	2	310	180	13
40	200	145	110	85	16	4×Φ18	3	350	200	28
50	250	160	125	100	16	4×Φ18	3	398	240	30
65	265	180	145	120	18	4×Φ18	3	413	240	35
80	280	195	160	135	20	8×Φ18	3	475	280	47
100	300	215	180	155	20	8×Φ18	3	540	300	66
125	325	245	210	185	22	8×Φ18	3	654	320	113
150	350	280	240	210	24	8×Φ23	3	688	350	141
175	375	310	270	240	26	8×Φ23	3	770	400	168
200	400	335	295	265	26	12×Φ23	3	841	400	202
225	425	365	325	295	26	8×Φ23	3	915	450	239
250	450	405	355	320	30	12×Φ25	3	990	450	287
300	500	460	410	375	30	12×Φ25	4	1111	450	198
350	550	520	470	435	34	16×Φ25	4	1265	550	620
400	600	580	525	485	36	16×Φ30	4	1377	600	893
450	650	640	585	545	40	20×Φ30	4	1565	650	952
500	700	705	650	608	44	20×Φ34	4	1722	700	1006
600	800	840	770	718	48	20×Φ34	5	1996	800	1168
700	900	910	840	788	50	24×Φ41	5	-	-	-
800	1000	1020	950	898	52	24×Φ41	5	-	-	-
900	1100	1120	1050	998	54	28×Φ41	5	-	-	-
1000	1200	1255	1170	1110	56	28×Φ48	5	-	-	-

DKZ41H、DKZ41Y 型 PN25 钢制真空闸阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	b	z×Φd	f	H	D0	重量/kg
15	130	95	65	45	16	4×Φ14	2	175	120	6
20	150	105	75	55	16	4×Φ14	2	230	140	8
25	160	115	85	65	16	4×Φ14	2	245	160	13
32	180	135	100	78	18	4×Φ18	2	310	180	16
40	200	145	110	85	18	4×Φ18	3	350	200	33
50	250	160	125	100	20	4×Φ18	3	398	240	36
65	265	180	145	120	22	8×Φ18	3	413	240	41
80	280	195	160	135	22	8×Φ18	3	475	280	55
100	300	230	190	160	24	8×Φ23	3	475	280	55
125	325	270	220	188	28	8×Φ25	3	654	320	133
150	350	300	250	218	30	8×Φ25	3	688	350	162
175	-	330	280	248	32	12×Φ25	3	770	350	212
200	400	360	310	278	34	12×Φ25	3	841	400	276
225	-	395	340	302	36	12×Φ30	3	915	400	326
250	450	425	370	332	36	12×Φ30	3	990	450	386
300	500	485	430	390	40	16×Φ30	4	1111	450	574
350	550	550	490	448	44	16×Φ34	4	1265	550	713
400	600	610	550	505	48	16×Φ34	4	1377	600	1001
450	650	660	600	555	50	20×Φ34	4	1565	650	-
500	700	730	660	610	52	20×Φ41	4	1722	700	-
600	800	840	770	718	56	20×Φ41	5	1996	-	-
700	900	955	875	815	60	24×Φ48	5	-	-	-
800	1000	1070	990	930	64	24×Φ48	5	-	-	-
900	1100	1180	1090	1025	66	28×Φ54	5	-	-	-
1000	1200	305	1210	1140	68	28×Φ58	5	-	-	-
