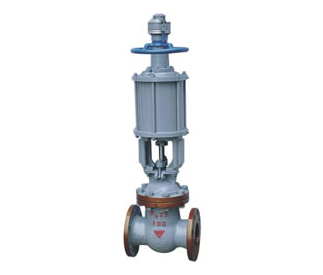

Z641T-10 型气动楔式闸阀
发布时间：2016-12-31 关注次数：
Z641T-10 型气动楔式闸阀：气动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为铜合金，公称压力 PN10，阀体材料为灰铸铁的闸阀。
| 型号 | PN | 工作压力/MPa | 适用介质 | 适用温度/℃ |
|---|---|---|---|---|
| Z641T-10 | 10 | 1.0 | 水、油品等 | ≤200 |
| 型号 | 材料 | ||||
|---|---|---|---|---|---|
| 阀体、阀盖 | 闸板 | 阀体密封圈 | 阀杆 | 填料 | |
| Z641T-10 | 灰铸铁 | 灰铸铁堆焊或镶铜合金 | 堆焊铜合金 | 铬不锈钢 | 石棉石墨盘根 |
| DN | L | D | D1 | D2 | b | z×Φd | H | H1 | 重量/kg |
|---|---|---|---|---|---|---|---|---|---|
| 100 | 230 | 215 | 180 | 155 | 22 | 8×Φ18 | 770 | 880 | 130 |
| 150 | 280 | 280 | 240 | 210 | 24 | 8×Φ23 | 940 | 1100 | 200 |
| 200 | 330 | 335 | 295 | 265 | 26 | 8×Φ23 | 1130 | 1350 | 260 |
| 250 | 380 | 390 | 350 | 320 | 28 | 12×Φ23 | 1290 | 1555 | 290 |
| 300 | 420 | 440 | 400 | 368 | 28 | 12×Φ23 | 1460 | 1780 | 380 |
| 350 | 450 | 500 | 460 | 428 | 30 | 16×Φ23 | 1580 | 1950 | 600 |
| 400 | 480 | 565 | 515 | 482 | 32 | 16×Φ25 | 1790 | 2210 | 900 |
| 450 | 510 | 615 | 565 | 532 | 32 | 20×Φ25 | 1940 | 2415 | 1150 |
| 500 | 540 | 670 | 620 | 585 | 34 | 20×Φ25 | 2155 | 2680 | 1500 |
| 600 | 600 | 780 | 725 | 685 | 36 | 20×Φ30 | 2355 | 2880 | 1800 |
| 700 | 660 | 890 | 840 | 800 | 40 | 24×Φ30 | 2810 | 3560 | 2500 |
