钢制楔式闸阀

发布时间:2016-12-31 关注次数:
  钢制楔式闸阀

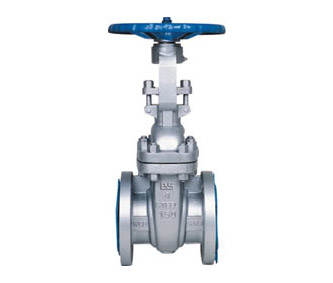

Z41H、Z41Y 型 150(Lb)~600(Lb) 钢制楔式闸阀:手动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为硬质合金,压力级 150(Lb)~600(Lb),阀体材料为碳素钢(Z41Y-150(Lb)~600(Lb) )、铬钼钢(Z41Y-300(Lb)I Z41Y-400(Lb)I)、不锈钢(Z41Y-150(Lb)P~600(Lb)P Z41Y-150(Lb)R~600(Lb)R Z41H-600(Lb)P Z41H-600(Lb)R)的美标闸阀。

Z41H、Z41Y 型 150(Lb)~600(Lb) 钢制楔式闸阀主要性能参数
型号压力级(Lb)适用温度/℃适用介质
Z41Y-150(Lb)150≤425水、蒸汽、油品
Z41Y-150(Lb)P150≤200腐蚀性介质
Z41Y-150(Lb)R
Z41Y-300(Lb)300≤425水、蒸汽、油品
Z41Y-300(Lb)P300≤200腐蚀性介质
Z41Y-300(Lb)R
Z41Y-400(Lb)400≤425水、蒸汽、油品
Z41Y-600(Lb)600
Z41H-150(Lb)150≤425水、蒸汽、油品
Z41H-300(Lb)300
Z41H-400(Lb)400
Z41Y-300(Lb)I300≤550水、蒸汽、油品
Z41Y-400(Lb)I400≤450非腐蚀性介质
Z4Y-400(Lb)P400≤150弱腐蚀性介质
Z41Y-400(Lb)R≤200腐蚀性介质
Z41H-600(Lb)600≤200非腐蚀性介质
Z41H-600(Lb)I≤350
Z41H-600(Lb)P≤200腐蚀性介质
Z41Y-600(Lb)R600≤150腐蚀性介质

产品零部件材料

Z41H、Z41Y 型 150(Lb)~600(Lb) 钢制楔式闸阀零部件材料
型号材料
阀体、阀盖、闸板阀杆密封面填料
Z41Y-150(Lb)碳素钢铬不锈钢堆焊硬质合金石棉石墨或柔性石墨
Z41Y-150(Lb)P铬镍钛钢铬镍钛钢
Z41Y-150(Lb)R铬镍钼钛钢铬镍钼钛钢
Z41Y-300(Lb)碳素钢铬不锈钢堆焊硬质合金石棉石墨或柔性石墨
Z41Y-300(Lb)P铬镍钛钢铬镍钛钢
Z41Y-300(Lb)R铬镍钼钛钢铬镍钼钛钢
Z41Y-400(Lb)碳素钢铬不锈钢堆焊硬质合金石棉石墨或柔性石墨
Z41Y-600(Lb)
Z41H-150(Lb)碳素钢铬不锈钢铬不锈钢石棉石墨或柔性石墨
Z41H-300(Lb)
Z41H-400(Lb)
Z41Y-300(Lb)I铬钼钢铬不锈钢堆焊硬质合金石棉石墨或柔性石墨
Z41Y-400(Lb)I铬钼钢铬钼钢+钴铬钨
Z4Y-400(Lb)P铬镍钛不锈钢铬镍钛不锈钢堆焊硬质合金石棉三围或柔性石墨
Z41Y-400(Lb)R铬镍钼钛铬镍钼钛钢+钴铬钨
Z41H-600(Lb)碳钢铬钢
Z41H-600(Lb)I
Z41H-600(Lb)P铬镍钛钢铬钼钒钢
Z41Y-600(Lb)R铬镍钼钛不锈钢铬镍钼钛不锈钢堆焊硬质合金石棉石墨或柔性石墨

产品外形及结构尺寸

Z41H、Z41Y 型 150(Lb) 钢制楔式闸阀主要外形及结构尺寸(mm)
DNDN/inLDD1D2bz×ΦdH≈D0≈重量/kg
502178152120.5120.5164×Φ1932320023
6521/2190178139.5139.5184×Φ1934725032
803203190152.5152.5194×Φ1938325040
1004229229190.5190.5248×Φ1945730063
1255254254216216248×Φ2263230066
1506267279241.5241.5268×Φ22635350108
2008292343298.5298.5298×Φ22762350181
250103304063623623112×Φ25895400263
300123564834324323212×Φ251080500346
350143815334764763512×Φ291295600488
400164065795405403716×Φ291435600621
450184326355785784016×Φ321626650814
500204576986356354320×Φ321829650992
60024508813749.5749.54820×Φ3521757001492
75030610984914.59147528×Φ3526927002272

Z41H、Z41Y 型 300(Lb) 钢制楔式闸阀主要外形及结构尺寸(mm)
DNDN/inLDD1D2bz×ΦdH≈D0≈重量/kg
50221616512792164×Φ1932320023
6521/2241190149105184×Φ1934725032
803283210168.5127194×Φ1938325040
1004305254200157248×Φ1945730063
1255381279235186248×Φ2263230066
1506403318270216268×Φ22635350108
2008419381330270298×Φ22762350171
25010457444387.53243112×Φ25895400263
300125025214513813212×Φ251080500346
35014762584514.54133512×Φ291295600488
40016838648571.54703716×Φ291435600621
45018914711628.55334016×Φ321626650814
500209917756865844320×Φ321829650992
6002411439148136924820×Φ3521757001492

Z41H、Z41Y 型 400(Lb) 钢制楔式闸阀主要外形及结构尺寸(mm)
DNDN/inLDD1D2bz×ΦdH≈D0≈重量/kg
50229246512792258×Φ1936825035
65330190149.4105298×Φ2239430047
803356210168.1127328×Φ22473300365
1004406254200.2157358×Φ256225090
1255457279235186368×Φ25686400153
1506495318269.72164112×Φ25750400260
2008597381330.22704812×Φ29876500390
25010673444387.43245416×Φ321041600535
30012762521450.83815716×Φ351181650886
35014826584514.44136020×Φ351588700960
40016902648571.54706420×Φ3818037001424

Z41H、Z41Y 型 600(Lb) 钢制楔式闸阀主要外形及结构尺寸(mm)
DNDN/inLDD1D2bz×ΦdH≈D0≈重量/kg
50229216512792338×Φ1951025444
65330190149100368×Φ2255425460
803356210168127398×Φ2259530580
1004432273216157458×Φ25712356145
1255508330266.5186528×Φ29826406236
15065593562922165512×Φ29995508309
20086604193492706312×Φ321157610522
250107875084323247116×Φ351373686779
300128385594893817420×Φ3516036861108
350148896035274137720×Φ3819307621506
400169916866034708420×Φ4120328891939
