氟塑料衬里楔式闸阀

发布时间:2016-12-31 关注次数:
  氟塑料衬里楔式闸阀

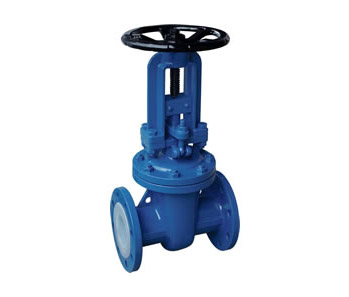

Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀:手动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为聚四氟乙烯,公称压力 PN16~PN25,阀体材料为灰铸铁衬氟塑料的闸阀。

Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀主要性能参数
型号PN工作压力/MPa适用温度/℃适用介质
Z41F46-16161.6≤150腐蚀性介质
Z41F46-16C
Z41F46-25252.5

产品零部件材料

Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀零部件材料
型号材料
阀体、阀盖闸板、阀杆阀杆螺母填料手轮
Z41F46-16灰铸铁衬氟塑料碳素钢衬氟塑料球墨铸铁或铝青铜聚四氟乙烯球墨铸铁
Z41F46-16C铸钢
Z41F46-25

产品外形及结构尺寸

Z41F46 型 PN16 氟塑料衬里楔式闸阀主要外形及结构尺寸(mm)
DNLDD1D2bz×ΦdHH1D0重量/kg
4024014511085164×Φ1832037020015
50250160125100164×Φ1835040520020
65270180145120184×Φ1840047028030
80280195160135208×Φ1846056028038
100300215180155208×Φ1851562532045
125325245210185228×Φ1857069036070
150350280240210248×Φ2364079040090
2004003352952652612×Φ23700910450150
Z41F46 型 PN25 氟塑料衬里楔式闸阀主要外形及结构尺寸(mm)
DNLDD1D2bz×ΦdHH1D0重量/kg
4024014511085164×Φ1832037020015
50250160125100164×Φ1835040520020
65270180145120184×Φ1840047028030
80280195160135208×Φ1846056028038
100300215180155208×Φ1851562532048
125325245210185228×Φ1857069036076
150350280240210248×Φ23640790400100
2004003352952652612×Φ23700910450165
