金属硬密封提升式旋塞阀

发布时间:2016-12-31 关注次数:

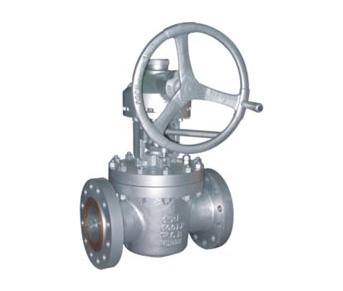

  金属硬密封提升式旋塞阀

金属硬密封提升式旋塞阀是近年来发展比较快的新型旋塞阀,它采用了先提升后启闭的阀门操作方式,大大减少了旋塞阀的启闭力矩,而且不同于传统旋塞阀采用矩形缩径通道,该阀门通常采用圆形通道,使旋塞阀的流体阻力大大减少,金属硬密封提升式旋塞阀兼有球阀与闸阀的有点,能用于高温、高压工况,大大扩展了旋塞阀的使用范围。

产品特点
1、金属硬密封提升式旋塞阀启闭时先提升旋塞,使旋塞与阀座密封面相脱离,然后 90°旋转旋塞,使阀门开启或关闭。由于阀门在启闭过程中旋塞与阀座相脱离,故阀门的启闭非常轻松,而且密封面在开启或关闭过程中不易擦伤,阀门使用寿命长。
2、金属硬密封提升式旋塞阀无论处在开启状态或关闭状态,密封面均受到保护,不受介质冲刷,密封紧密可靠。
3、普通旋塞阀采用矩形流道,且流道面积缩减,有较大的流体阻力损失,而金属硬密封提升式旋塞阀采用与管道截面积相同的圆形通道,流体阻力z小。
4、金属硬密封提升式旋塞阀结构紧凑,体积小,与闸阀相比,阀门的高度尺寸大大减小,与截止阀相比,流体阻力大大减小。
5、与普通旋塞阀相比,金属硬密封提升式旋塞阀适用的压力及温度范围更大。
6、金属硬密封提升式旋塞阀两侧阀座密封面均可密封,阀门的安装与使用不受介质流向的限制。
7、金属硬密封提升式旋塞阀关闭时,可通过手轮和阀杆对阀座密封面加压,通过加大密封比压,可使旋塞阀具有更好的密封性能。
8、阀座密封面凸起,便于密封面清洗,密封面上不易积存结晶介质或固体颗粒。

产品性能参数

金属硬密封提升式旋塞阀主要性能参数
设计与制造结构长度配管法兰压力-温度等级试验与检验适用温度适用介质
API 599、
API 6D、
Q/ZCD01-2000
ANSI B16.10、
GB/T15188.1、
Q/ZCD 01-2000
JB/T74~90、
GB/T9112~9124、
HG 20592~20635、
ANSI B16.5、
SH3406
JB/T74、
GB/T9124、
HG 20604~20625、
ANSI B16.34、
SH 3406
API598、
JB/T9092
425℃水、蒸汽、油品等

产品零部件材料

金属硬密封提升式旋塞阀零部件材料
阀 体WCBCF8CF3CF8MCF3M
旋 塞CF8CF8CF3CF8MCF3M
阀杆及内件2Cr130Cr18Ni9 (304)00Cr19Ni10 (304L)0Cr17Ni12Mo2 (316)00Cr17Ni14Mo2 (316L)
填 料柔性石墨

产品外形及结构尺寸

Class150(PN20)金属硬密封提升式旋塞阀主要外形及结构尺寸(mm)
DNNPSLdDD1D2bz×ΦdfL0HD0重量/kg
(mm)(in)RFRJ堆焊
4011/22222352223812798.57314.54×Φ151.620021020010
50226728026750152120.592164×Φ191.625026020013
6521/229831130564178139.510517.54×Φ191.625030020017
80334335633076190152.512719.54×Φ191.630033025023
1004432445356100229190.5157248×Φ191.630035030033
1255508521381125254216186248×Φ221.633037030062
1506533546394150279241.521625.58×Φ221.633044035095
2008635648457201343298.5270298×Φ221.6350550350160
2501078780053325240636232430.512×Φ251.6400650400278
300129149276103034834323813212×Φ251.6450750400430
350149789916863375334764133512×Φ291.6500800450620

Class300(PN50)金属硬密封提升式旋塞阀主要外形及结构尺寸(mm)
DNNPSLdDD1D2bz×ΦdfL0HD0重量/kg
(mm)(in)RFRJ堆焊
4011/224125424138156114.573214×Φ221.625021025014
50229329926750165127.09222.58×Φ191.630026025020
6521/233034630564190149.010525.58×Φ221.635030030025
80338740333076210168.5127298×Φ221.635033030035
1004457473356100254200157328×Φ221.635035035052
1255508524381125279235186358×Φ221.635037035085
15065595754571503182702163712×Φ221.6400440400130
200868670252120138133027041.512×Φ251.6450550450210
25010826842559252445387.53244816×Φ291.6500650500340
300129659816353035214513815116×Φ321.6550750550510
350149911007762337584514.54135420×Φ321.6600800600750

Class600(PN110)金属硬密封提升式旋塞阀主要外形及结构尺寸(mm)
DNNPSLdDD1D2bz×ΦdfL0HD0重量/kg
(mm)(in)RFRJ堆焊
4011/231831824138156114.57322.54×Φ226.425023025020
502330333292501651279225.58×Φ196.430028025028
6521/238138433064190149105298×Φ226.435032030035
80344444735676210168.5127328×Φ226.435035030045
100450851143210027321615738.58×Φ256.440038035068
1255559562508125330266.518644.58×Φ296.4400400400100
15066606635591503562922164812×Φ296.4450470450155
200879479766020141934927055.512×Φ326.4500580500255
2501094094378725250843232463.516×Φ356.4550680550390
30012106710708383035594893816720×Φ356.4600780600570
Class900(PN150)金属硬密封提升式旋塞阀主要外形及结构尺寸(mm)
DNNPSLdDD1D2bz×ΦdfL0HD0重量/kg
(mm)(in)RFRJ堆焊
4011/23563563053817812473324×Φ296.430025030028
502381384368502461659238.58×Φ266.435030030039
6521/243243541964244190.510541.58×Φ296.440034030049
80347047338176241190.512738.58×Φ266.445037035063
100455956245710029223515744.58×Φ326.445040040095
1255610613559125349279.5186518×Φ356.4500430450140
1506737740610150381317.52165612×Φ326.4550500500215
2008813816737201470393.527063.512×Φ396.4600520550350
250109659688382525454703247016×Φ396.4700620600540
3001211181121965303610533.538179.520×Φ396.4700820650790
